电源完整性仿真

电源完整性仿真介绍:


电源完整性分析的主要目标就是能够给芯片电路提供干净的电源,消除电源噪声对芯片 输出信号的影响。电源噪声对芯片的影响,会引起输出信号的逻辑错误,或者产生时序问题。 此外,电源地网络和信号网络不是割裂的,而是紧紧耦合在一起的。所以电源地的噪声还会 通过耦合影响信号线,或者辐射到外面,会产生 EMI、EMC 的问题等等。


根据PCB的层叠及平面模型,对板子电源系统阻抗,结构,最大电流密度进行评估,给出滤波电容、储能电容及过孔,电源平面优化方案。同时出具电源完整性报告。

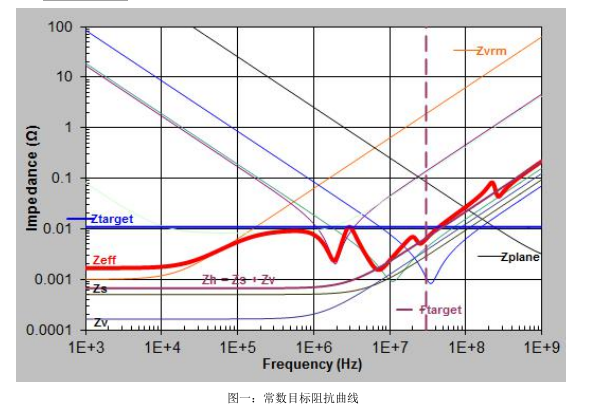

电源平面阻抗、滤波方案分析
1.电源网络平面阻抗仿真分析
2.电容滤波方案优化与仿真
3.电源网络噪声容限分析

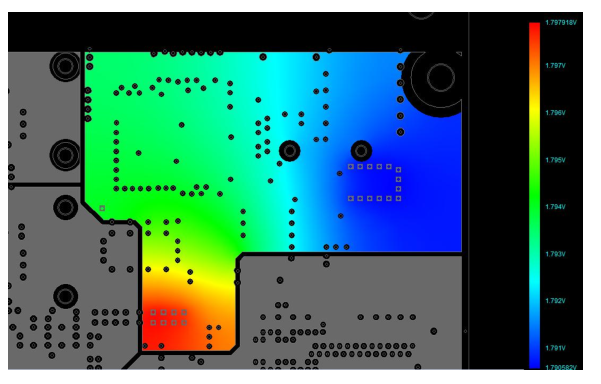

直流电压压降分析
1.直流电源网络平面通流能力分析

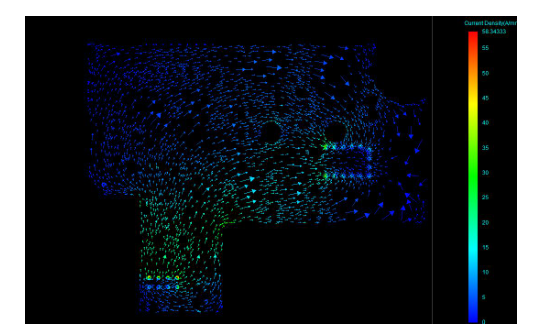

2.直流电源电压压降,电流/功率密度分布仿真
3.电气性能与系统热系能的混合仿真
